水泵定时开关

水泵定时开关

一、功能和用途

水泵定时开关能根据用户设定的时间,自动打开和关闭水泵和各种电器设备的电源,广泛用于路灯,彩虹灯,广告灯,电饭煲,增氧机,喷灌机,预热预冷装置等领域用电设备的编程定时自动控制,达到节省人力,节省电力的目的。

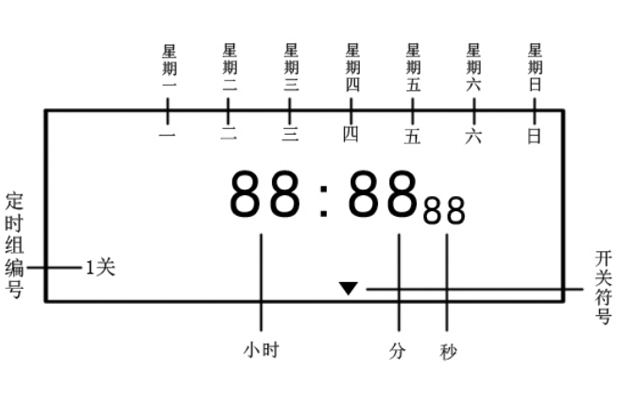

二、显示屏显示的符号解释

如图:

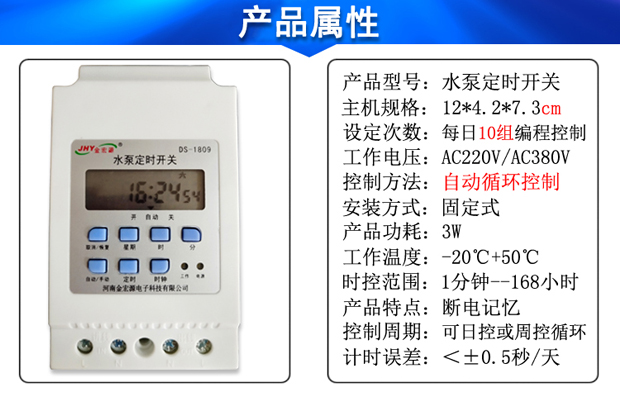

三、技术参数

额定电压:AC220V(±10V/50Hz

额定电流:纯阻性负载25A感性负载10A

建议使用负载功率:纯阻性负载小于4000W感性负载小于1500W

时控范围:1-168小时

设定次数:每天10组编程控制

控制周期:可日控或周控循环(可实现每天不同定时设置)

计时误差:<±0.5/

适用温度:-20---60

安装方式:导轨式或壁挂式

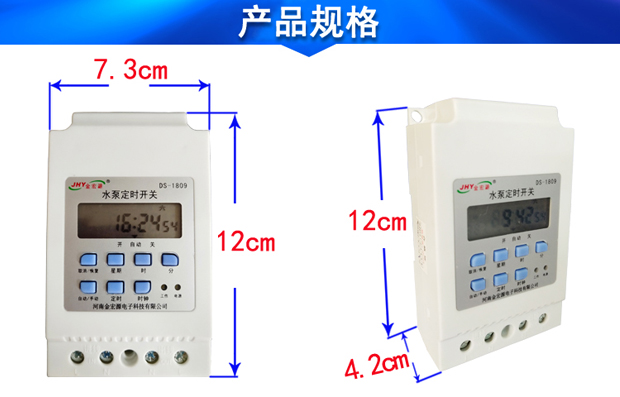

外形尺寸:115*75*52mm


四、定时器设置的方法

1、调校时钟:

A、调校星期:按住“时钟”键不松开,同时按“星期”

B、调校小时:按住“时钟”键不送开,同时按“时”

C、调校分钟:按住“时钟”键不送开,同时按“分”

2、按如下步骤设置每一组定时程序(注意:在15秒内不按任何键,屏幕会自动回复到时钟状态)。

步骤

按键

设定项目

1

按“定时”

进入第1组定时“开”的设定(“显示1”)

2

按“星期、时、分”

设定1开的时间(星期、时、分)

3

再按“定时”

进入第1组定时“关”的设定(“显示1”)

4

再按“星期、时、分”

设定1关的时间(星期、时、分)

5

重复“1234”步骤

可设定第2---10组定时设置的时间

6

重复按“定时”

检查各组开关时间的设定是否符合要求,如果不确定,还

应重复步骤24

7

按“自动/手动”

使“▼”调到“自动”位置,若从“开”转入“自动”,当即执行开,若从“关”转入自动,当即执行关。

8

按“时钟”

结束时间设定进入时钟显示状态(若无按键,15秒后自动转入时钟状态)。

3、检测:连续按[定时]键检查每一组所设定的时间是否正确,若不需要设定10组,必须把多余的定时设置用“取消/恢复”键消除,注意:显示“--”:“--”时,即表示消除,若再按一次“取消/恢复”键,可恢复消除以前的原有定时设置。

4、修改[定时]键至需修改的定时组,按[取消/恢复]键消除当前设置,然后可按定时设置有关步骤重新设定该组开关时间(星期、时、分)。

5、定时设置举例说明:如果您需要在每天晚上19:00开启,凌晨5:00关闭,屏幕上1开显示为:星期:“一、二、三、四、五、六、日”时间:19:00,屏幕上1关显示为:星期:“一、二、三、四、五、六、日”时间:5:00,“▼”符号请按“自动/手动”键调至“自动”状态如果您在设定这组程序时,当前时钟时间为:19:00之前,请将“▼”符号按“自动/手动”键从“关”调至“自动”,如时间在19:00之后,5:00之前,请将“▼”符号按“自动/手动”键从“开”调至“自动”。将您所需要的时间设定好之后,必须将剩下的几组程序全部显示“--”:“--”状态。

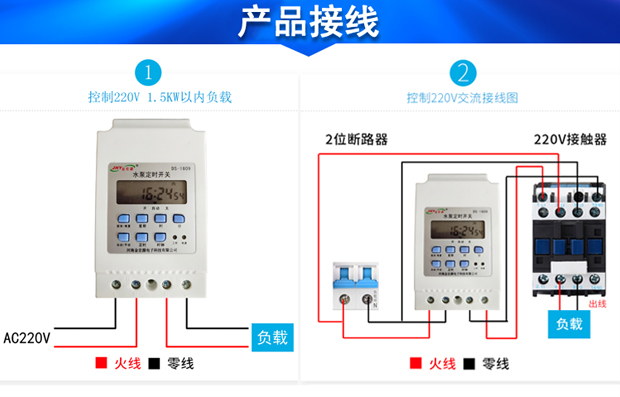

五、接线图


六、注意事项

1、在使用本产品前,请认真阅读产品说明书,并按产品技术参数要求正确使用本产品。

2、若显示屏显示变弱或不显示时,请先更换电池(电池在定时开关背面,掀开盖后即可方便地更换),更换电池后,若原定时设置内容消失,需重新设置。

3、按键按下0.5秒以上时,显示屏才动作,这是本产品专为抗外界干扰而设计的,对外界产生的瞬间干扰信号进行屏蔽。

4、请勿自行修理,分解或改造本产品,如果需要本产品的部分结构,请向本公司订购。

5、本产品不防水,请勿使用本产品沾染油污或进水。

6、如果不需要设定10组定时,必须把多余的组数用[取消/恢复]键取消,显示“--”:“--”时,即表示已取消,当屏幕显示“0:00”时,表示设置时间为0点,此时必须按[取消/恢复]键,是屏幕显示“--”:“--

7、手动控制的方式:按[手动/自动]键可直接开,关电源,在“开”状态时,一直开,在“关”状态时,一直关。

8、阻容降压型的定时开关仅限于控制阻性负载,不适于控制感性负载,感性负载电器,建议使用本公司生产的工业级产品。



七、产品质保

1、质保期:我公司所有电子产品质量保质期均为壹年。

2、对于以下情况引起的产品破坏不在质保范围内:

A、由于负载过大引起的产品损坏。

B、产品进水、油渍等引起的产品损坏。

C、输入电压不正确或不稳定造成的产品破坏。

D、自行拆卸、改装产品的。

八、常见故障排除

1、如果本开关某一天该开的时间没有开,或者该关的时间没有关,那可能是因为定时设置的“星期”没调对,请检查每组定时设置中的星期是否显示正确,例如:要设置每一天的19点开,24点关,必须将星期中的“一、二、三、四、五、六、日”全部选出。

2、如果确认“开”和“关”的时间调的完全正确,但是本开关仍然动作不正常,可能是因为多余的几组开关时间没被消除,请按照说明书第六项“注意事项”的第6条修改,检查设置。

3、如果以上两条全部正确,而本产品仍然动作不正常,有可能是“自动/手动”所处位置不正确,请检查“开”自动、“关”的标志“▼”,将其调到当前时间所处的状态,再调回到自动位置,例如:当前时钟时间是17点时,如果要设置19点开,24点关,则当前时间开关应处于“关”的状态,必须让“▼”从“关”跳到“自动”。

4、如用以上几种方法还不能排除故障,请与本公司或者当地经销商联系处理。
