金宏源水泵保护器的工作原理

来源：金宏源   时间：2014年11月13日   星期四

水泵保护器是一种用于水泵用电的保护装置，其种类大致可分为缺相保护、过载保护、过压保护、过热保护、漏电漏水保护等类型。其中缺相保护又可以分为电子型、热继电器型、智能型、热保护型、磁场检测型等五种类型。

而金宏源水泵保护器就是磁场检测型水泵保护器，其实金宏源水泵保护器本质上是一种遥控开关，只不过是在遥控器的基础上增加了缺相保护的装置，因此它不仅具有缺相保护的功能，还具有远程遥控的功能，遥控距离可达1700米，这两种功能就像两个独立的系统，它们是如何实现的呢？

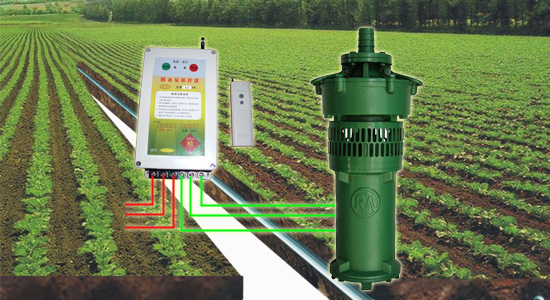

金宏源水泵保护器由主机与遥控手柄两部分组成，主机的输出端接水泵或者电机，输入端接电源380V，它的两个功能原理如下：

遥控功能的原理：它主要由交流接触器、接收模块、发射模块共同完成的，接收模块与交流接触器的A1,A2串联在一起，通过发射模块的操作来为A1A2通电，之后电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，后带动水泵或者电机的开启，反之，则会断电。

缺相保护功能的原理：水泵保护器主机里增加了一套磁感应线圈，接线时与交流接触器的输入输出点相应的串联在一起，当水泵或者电机缺相时，交流接触器A1,A2则会断电，进而导致发射模块的闭合键开启，终导致水泵的断电，相持时间为0.1秒，这就是金宏源水泵保护器缺相保护的工作原理。
