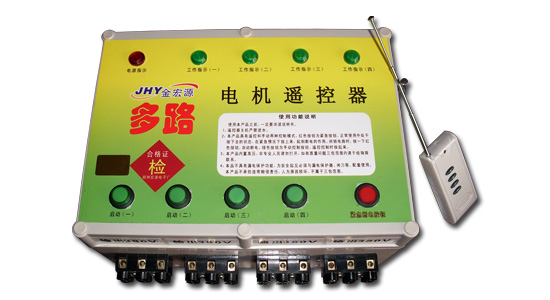

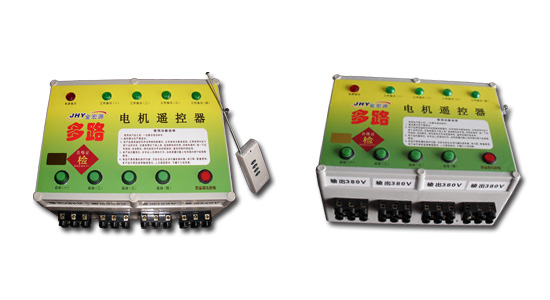

多路潜水泵遥控器使用说明书

来源：金宏源    时间：2014年7月29日星期二

一.安装方法：

安装时须安装在传统式总闸刀输出端、要把输出端电源电压关闭、并确定控制器顶部的遥控手动转换开关在遥控位置上，紧急断电按钮处于断开位置。再接控制器三相电源的输入端（ A B C三相电源链接接线端子）和输出端（接负载）,接线端子螺丝要压紧、以防接触不良烧坏设备、检查无连接错误时方可通电开机。

二．使用方法：

1接通电源之后，按下紧急断电按钮，红色电源指示灯工作。

2如果用手动控制，就按下对应该路的“手动控制按钮”绿色工作指示灯将会亮，该路用电器进入工作状态，380V输出，不需工作时，再次按下对应该路“手动控制按钮”该路用电器将停止工作。

3、如果用遥控控制需将“手动控制按钮”断开，按下遥控手柄1按钮，一路控制电路工作指示灯将会亮，一路用电器进入工作状态，380V输出，不需工作时，按下遥控手柄的2按钮，一路用电器将停止工作。剩余三路依次类推。

4、紧急情况下弹出紧急断电按钮，可切断所有控制电路电源，防止意外发生。

三．适用范围与特点：

本产品适用于潜水泵、各种三相电机、农田灌溉、自动化喷灌、工程施工排给水等、HYA4A-3238型适用于7.5千瓦以下的潜水泵电机、三线三相、具有远距离控制、紧急手动、遥控转换模式. 电源输入三相380V50HZ交流电源、输出功率7.5千瓦、工作电流20A、遥控距离1700米、输入电压范围误差为20V、大启动电流30A、遥控工作频率 315、433.92MHz、调制方式调幅（OOK）、工作温度 -10℃~+70℃、接收灵敏度(dBm)： -95DB  输出的数据信号为TTL电平，可直接至解码器，加密器 接收模块有较宽的接收带宽，一般为±10MHz，出厂时一般调在315MHz或433.92MHZ、遥控手柄器工作电压DC9V、工作频率315、 433.92MHz、待机电流0mA、工作电流104mA、编码方式固定码传输距离：>1000-3000m（开阔地接收板灵敏度在-103dBm以上距离）输出功率22dBm；传输速率<10Kbps、调制方式OOK（调幅）、工作温度 -10℃~+70℃：按键数目：8键

四．售后服务：

本产品出售之日起免费保修12个月。出售之日起如有质量问题、请拨打代理商电话联系维修。控制器、手柄遥控自行扯装机内电子器件、进水、过重负荷、过期、涂改日期、不按使用说明书操作者、不在保修范围内。

五．注意事项 ：

高压危险！注意！禁止非人员私自打开维修、拆装器件 ，禁止带电操作、维修或调整设备时须先断开控制器以上（总闸 刀断开）电源电压、以防信号、操作失误启动、高压伤害人身。控制器工作或有电时、禁止调整线路、维修设备、移动设备  本公司系列产品各自有配套使用说明书、不许互用、不按程序操作者、出现人身财产伤害损失的、公司不负任何法律责任。
